適合小型零配件或者產量不高的小產品?？蛇\(yùn)用于醫 療、機密加工、3D打印義齒類、貴金屬金銀首飾拋光

     去毛刺處理的拋光、去毛刺處理、適用于、不銹鋼

銅、鋁合金、鋅合金、可伐合金、鎳鈦合金、鋼鐵，更換逆變電源還可以做、鈦合金、金銀（除了電源要用逆變、拋光設備配置也有不一樣）。

●內槽主體

   ◆材料   3mm厚 316L不銹鋼板雙面焊接成型。

   ◆尺寸   長8000mm寬400mm高350mm

   ◆絕緣   用20mm后電木板將內槽和外框絕緣有效防止安全事故發生。

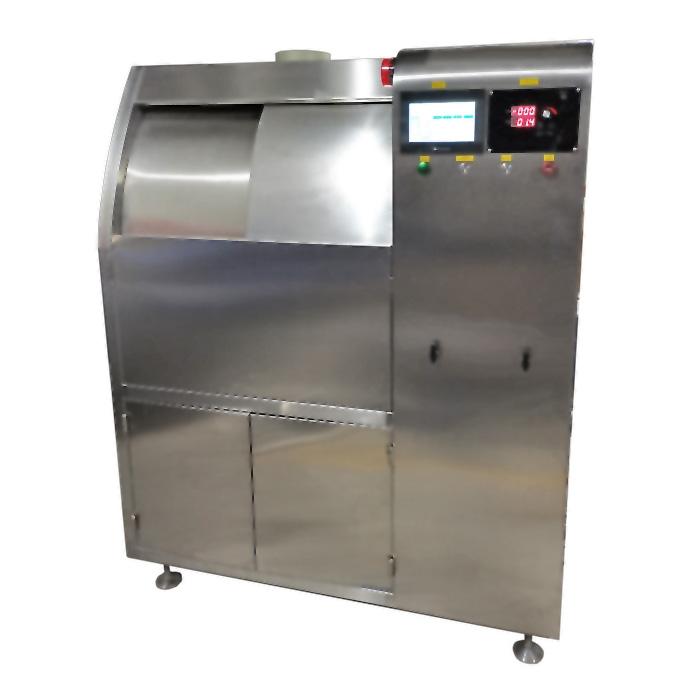

●框架主體：

   ◆材料   50mm X 50mm X 2.0mm  304不銹鋼通

焊接成型。

◆外形尺寸  長1310mm寬965mm高1650mm

◆操作面板  2mm厚304不銹鋼板折彎焊接

◆升降門   40mm X 40mm X 1.0mm  304不銹鋼方通焊接成外框、再用1.2后304不銹鋼板折彎成型焊接在外面。

◆封閉門板  0.8mm厚304不銹鋼板折彎成型

●傳動方式

◆門傳動

用導輪固定到門上下位置、加上同步帶加減速電機做升降開關門動作。

◆掛架傳動

用直接30的直線導軌固定到升降架左右、用30MUL直線滑塊固定到升降滑架上和直線導軌、加上304不銹鋼鏈條用變頻器驅動減速電機做掛架升降作。

▼傳動方式:  用減速電機驅動同步輪帶動滑輪做左右

    開個門動作，AC220V變頻器驅動減速電機、減速電

    機驅動鏈條帶動直線滑塊做掛架升降動。

     ▼掛架行程:  300mm

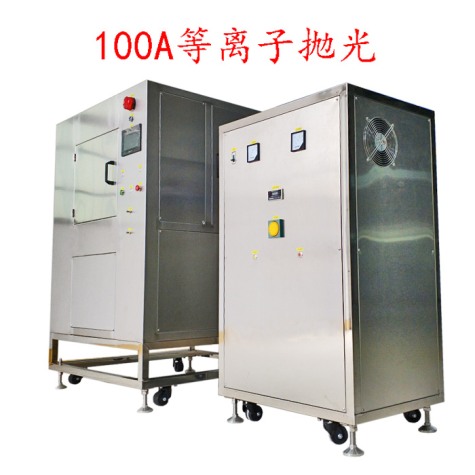

●電源（三相逆變整流）

◆三相逆變電源（適合所有材質）

◆三相逆變電源（適合金銀、鈦材質）

▼工作參數

          Input       三相交流380V±5%

          頻率:      50HZ

                                Output      功率 30kw

          電壓        0-400V可調恒壓

電流        max 100A

        冷卻方式    風冷卻

●溫度控制      采用316無縫不銹鋼加熱管加熱，用溫度傳感器加AD溫度模塊將溫度讀入PLC、在通過PLC加接觸器控制。

●水位控制      采用浮球加微動開關，將微動開關信號讀入PLC、在通過PLC運算控制補水電磁閥。

●給氣         外接壓縮空氣、通過操作面板的節流閥控制壓縮空氣通入內槽底部做攪拌槽液動作。

●電氣與控制

      ◆系統控制模塊采用信捷PLC模塊控制。

◆采用威綸通7吋彩色觸控屏。

◆可純手動操作、可全制程自動操作或部分手動操作。

◆控制柜分配:控制柜、直流電源柜分離，分開放置。

●場地布置

 ◆實際布置場地尺寸: 長3000mm×寬3000mm×高

2800mm（包含過水槽、和上下掛工作臺的位置、不包括蒸餾烘干槽、混合塔的位置）。

    ◆需求廠房高度不低于2800mm。

●周邊需求:

    ◆保證壓縮空氣壓力在＞6kg/cm2以上。

    ◆自來水流量＞2t/hr 壓力＞3kg/cm2。

    ◆電源電力要求供電配線方式為三相五線，電壓要求380V電壓波動不應高于±5%。

●配電：

◆電纜線采用3+2 16平方

◆總制開關采用100A

（如果需要配置蒸餾烘干槽、得選用電纜線3+2 25平方200A的總制開關）

◆排氣管道：需配置直徑160PP抽風管道和PP抽風機或者不銹鋼抽風機。
